الدائرة NE555

ويستخدم مرة الدائرة NE555 قاعدة في مشاريع الصناعات التحويلية لدينا ، وأنا أعرض بعض المخططات والعمليات الحسابية البسيطة المعنية. تطبيق المخطط النموذجي هو سلبيات المخطط غير مستقر. قيمة وتيرة التذبذب يعتمد على عنصر الإخراج اس C1 ، R1 ، R2

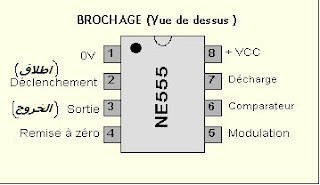

العرض النطاق الحالي 5-15 الخامس
وقت إبقاء الاتصال متوافقة
أو إخراج استنزاف يمكن أن توفر الحالي 100mA. Pmax = 600 ميغاواط
أقصى تردد يتجاوز 500 كيلو هرتز

تحسب مرات باستخدام الصيغ
t1 = 0,7 x ( R1 +R2 ) x C
t2 = 0,7 x R2 x C
T = t1 + t2

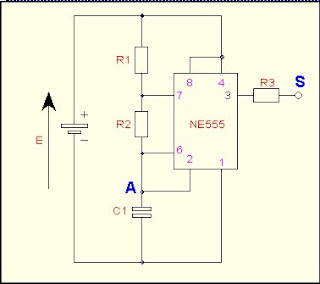

الرسم التخطيطي للتطبيق بسيط

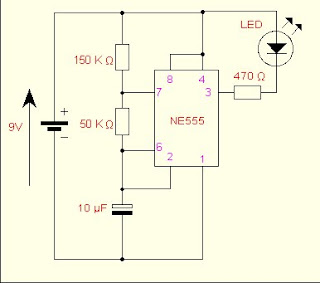

تطبيق مخطط رقم (1)

في سلبيات المخطط ، الوميض الصمام. انها قبالة لمدة t1 من 1.05 ثانية ولفترة من t2 0.35 ثانية القرن فمن السهل جدا لتغيير هذه القيم لتحقيق تأثيرات ضوئية أخرى. يمكن أن يحدث هذا التجمع بمثابة شارة الضوء ، شبه انذار...

لمساعدتك على اختبار هذا الإعداد ، وأقترح على أنماط نموذج المستخدمة من قبل الطلاب.

مع قيم المخطط :
t1 = 0,7 x ( 100 E3 + 50 E3 ) x 10 E-6 = 1,05s
t2 = 0,7 x 50 E3 x 10 E-6 = 0,35s
