LM386 : تطبيقات

الدوائر الأساسية

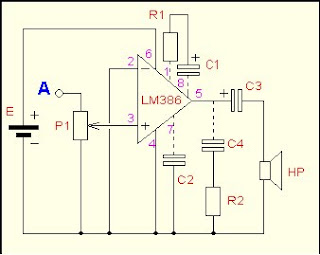

مخطط بازل LM386 هو مجرد مكبر للصوت مع عملية البطارية.
عملها مع المخرج إتش بي 8 أوم ، ويمكن أن تصدر تحت 9V 700 ميغاواط.
تم إصلاح كسب الجهد الناتج الجهد الإدخال / 20 عن طريق البناء.
لتغيير هذا الكسب ، لا بد لنا من وضع المقاوم في سلسلة مع مكثف بين المحطة رقم 1 و 8. ومكثف فقط ما بين 1 و 8 على مكسب 200
أنماط الإنتاج الكلية

مكبرات للصوت

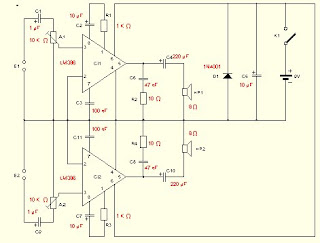

لتحقيق مكبرات للصوت ، والحفاظ على حسن الموسيقية في التجمع ، سيتم حاصرت LM386 من قبل جميع مكوناته إضافية.

ويتحدد الحصول على التيار الكهربائي من الحلبة من قبل المقاومين للتعديل A1 و A2 التي تشكل الجهد المفرق للإشارة الدخل والمقاومات وR1 ، R3 والمكثفات C1 ، C2. عندما يقف عند حد التشبع لتضخيم الحد الأقصى ، والحصول على حوالي 10.

عروس البحر مركبة

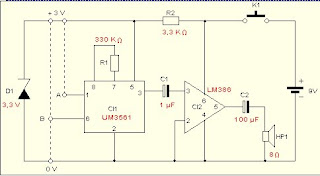

UM3561 الحلبة هو ضجيج المولدات (صفارة سيارة إسعاف ، والحرائق ،...). في إشارة الإخراج (دبوس 3) يتم تطبيقها على مدخلات من LM386. أي عنصر ضروري الطرفية. وLM386 يقدم التضخيم من 20 ومقاومة مطابقة المدخلات والمخرجات
